吉他DI设备原理及应用

后来随着各种吉他附属设备的诞生，又出现了各种新型DI，我们知道民用设备和专业设备在协议上都是不一样的，所以想将这些设备接入专业领域的调音台仍然需要DI。首先，虽然这些吉他附属设备（如单块效果器，合成效果器）也属于低阻设备，但是仍然是民用级别的不平衡式输出接口，这与调音台的平衡式输入仍然不匹配，无法克服过长引线所带来的噪声。另外，民用设备的电流驱动能力一般很差，如果直接入调音台会增加失真。再有，在某些特殊的环境下（比如现场舞台）各种设备的连接会比较随意，而调音台往往是各种设备的神经中枢，在某些时候大功率的设备的干扰地电流会通过调音台窜入效果器，轻则增加交流声，重则会产生难以克服的啸叫。最后，对于某些具有非常强劲输出的设备，调音台的话筒输入动态又有些不够，需要电平垫整一下。对于这种DI我们需要选择不同类型的DI，具体来说，不必选择乐器用DI，但要求非平衡转平衡，可选Ground Lift开关，避免其他设备的地电流干扰。可选带电平垫整开关以适当衰掉部分信号电压。

在实际使用中如果是舞台演出最好是拥有一块带Ground Lift的DI，因为在高失真度的状态下地电流会很容易窜入你的效果器中，这就是强迫式啸叫的主要原因，这种啸叫无法通过改变吉他位置来避免。在家中通过声卡录音如果不是吉他直入一般来说不需要DI，各种效果器都可以很好的匹配声卡的输入。

DI盒是 Direct Injection（直接输入）的缩写，它主要有两大功能：

1、能把非平衡信号转成平衡信号。（避免非平衡传输中由于信号线过长可能产生的干扰噪声问题）

2、实现设备之间的阻抗匹配。（例如电吉他输出属于高阻，调音台MIC输入属于低阻，阻抗不匹配会损失低频信号，动态降低，音色失真，如果你的调音台没有高低阻切换功能，就需要一个DI盒来解决设备之间的阻抗匹配问题）

音频信号的平衡传输与非平衡传输以及DI盒详解

平衡传输是一种应用非常广泛的音频信号传输方式。它是利用相位抵消的原理将音频信号传输过程中所受的其他干扰降至最低。它需要并列的三根导线来实现，即接地、热端、冷端。所以平衡输入、输出插件必须具有3个脚位，如卡农或大三芯插件。传输线当然也得是2芯1屏蔽层的线，由于热端信号线和冷端信号线在同一屏蔽层内相对距离很近，所以在传输过程中受到的其他干扰信号也几乎相同。然而被传输的热端信号和冷端信号的相位却相反，所以在下一级设备的输入端把热端信号和冷端信号相减，相同的干扰信号被抵消，被传输信号由于相位相反而不会损失。所以在专业的场合和传输距离比较远的时候通常使用平衡传输方法。

非平衡传输只有两个端子信号端与接地端，在要求不高和近距离信号传输的场合使用，如家庭音响系统。这种连接也常用于电子乐器、电吉他等设备。

DI原意为直接输入，是为电吉他直接输入调音台所设计的。一般调音台的平衡输入端是为600 ohm的动圈话筒设计的，而电吉他的输出阻抗却在100K ohm以上而且不是平衡输出。所以就用DI盒解决此问题，所以DI盒具有阻抗匹配和非平衡信号转平衡信号两个功能。如果电吉他和调音台之间接有效果器而且传输距离不是很远，那么效果器的输出可直接输入调音台的LINE IN 而不需要再接DI盒。

后者如果不加DI的话，我相信有一定演出经验的朋友都会明白，那是最叫我们头痛的事了。特别是在使用单块效果器的时候，这就是阻抗不匹配的现象，如果有了DI的帮助，我个人觉得它对吉他音色的还原度应该在95%以上，如果你对音色要求很高的话，那么你就费点事，拎着你的音箱，在弄一支好的定向电容MIC好了呵呵……

原理很简单，DI盒起的作用是非平衡转平衡而已，平衡线具有抗干扰性强噪音小等特点，所以录音和演出广泛使用。

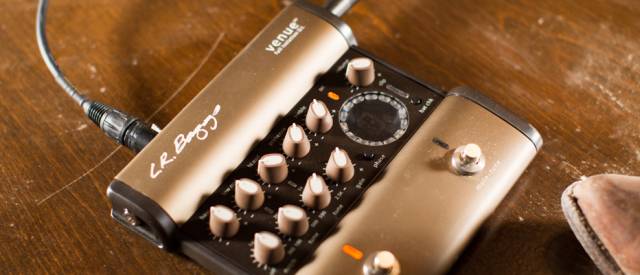

箱琴DI中的佼佼者L.R. Baggs VENUE

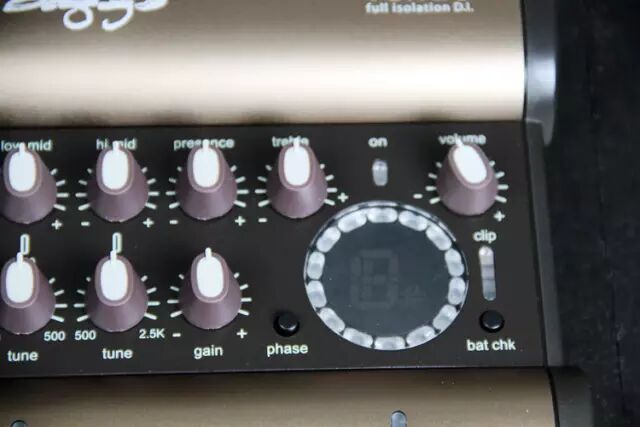

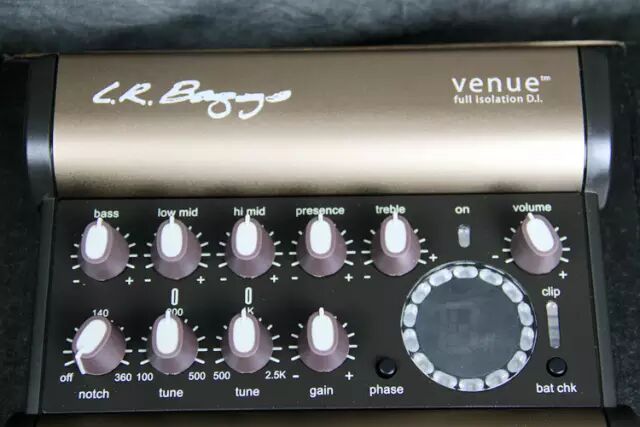

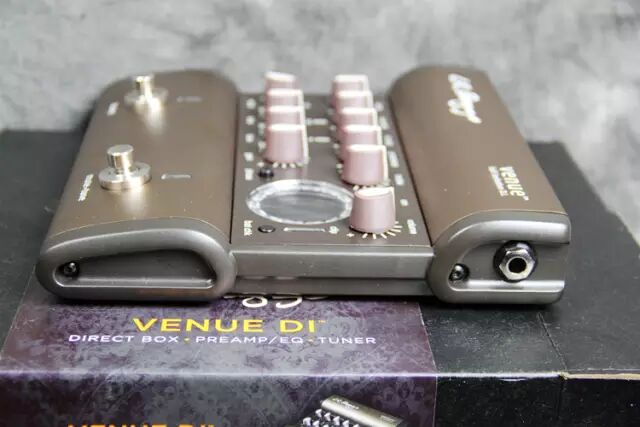

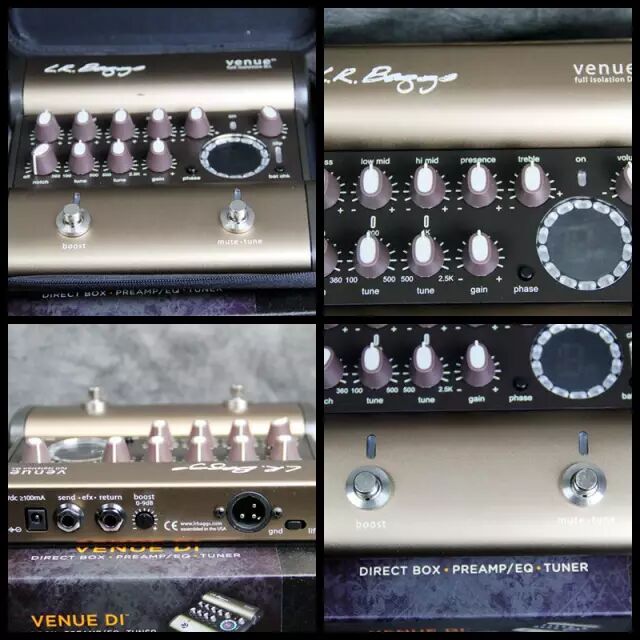

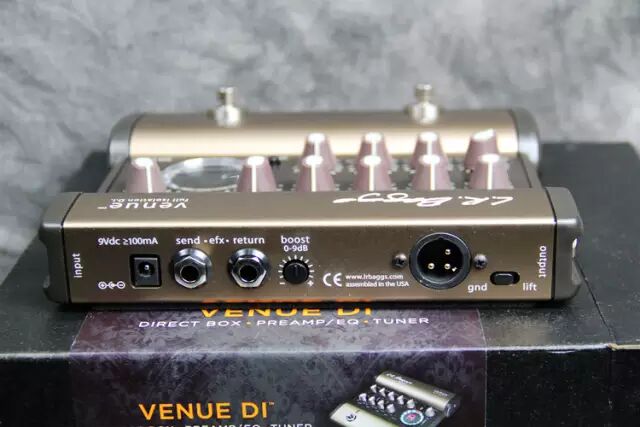

“L.R.Baggs Venue DI盒装在一个深浅略有差别的棕色盒子里，质地坚固，外观时尚。Venue DI盒的调控装置安装在凹槽中，这样就能防止误碰旋钮。凹槽中还安装了均衡器，它由低音控制，中低频控制，中高频控制，临场感控制和高音控制组成。低音控制，临场感控制和高音控制就是固定的均衡器，能够分别在90Hz，3kHz和10kHz的频率上增加或减少12分贝。最值得一提的是L.R.Baggs的专利产品GarrettNull防回授阶式滤波器。本质上说，它是控制60Hz到320Hz频率的滤波器，而这个频率段正是扩音原声吉他最容易产生回授的频率段。Venue DI盒的倒相开关也能控制回授。我建议每次演出时都要按动一下此开关直到调出最佳的声音且能最小化回授。

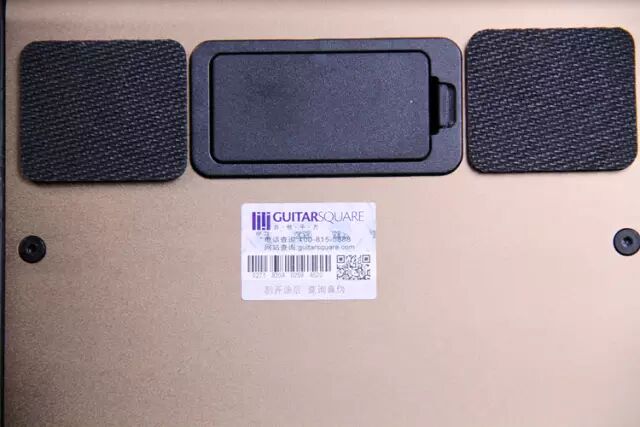

Venue DI盒的增益控制装置和LED剪辑表能让你调试出最适合你乐器的水平。LED剪辑表有电池检测装置，它会在电池剩余使用时间不足4个小时时发出警告。这就避免了演出时的突发事件。尽管Venue DI盒支持交流电转接器的使用，但它并不使用交流电源。为了解决电源供应的局限性和电源替代问题，Venue DI盒配置了一个2毫米的标准插头，可以由额定电压在7.5和14伏之间，电流强度在100毫安以上的交流电进行供电。”

试听视频

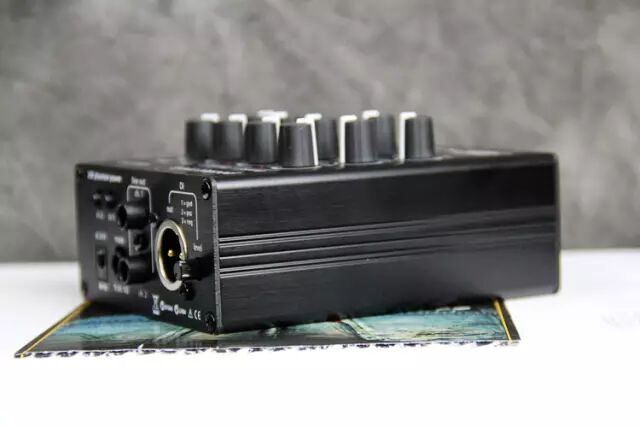

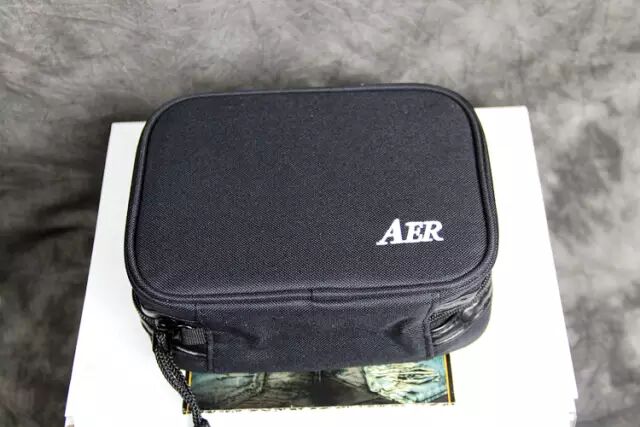

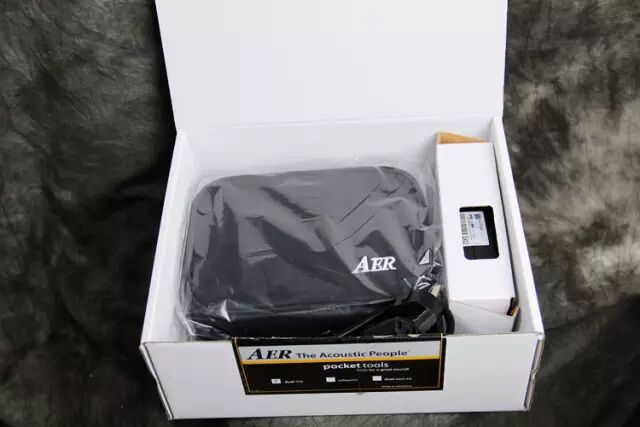

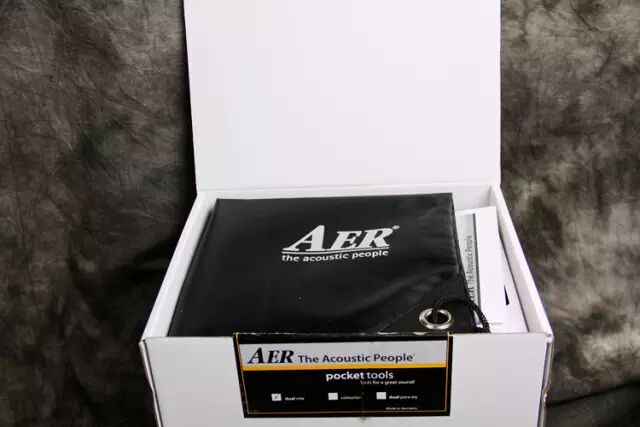

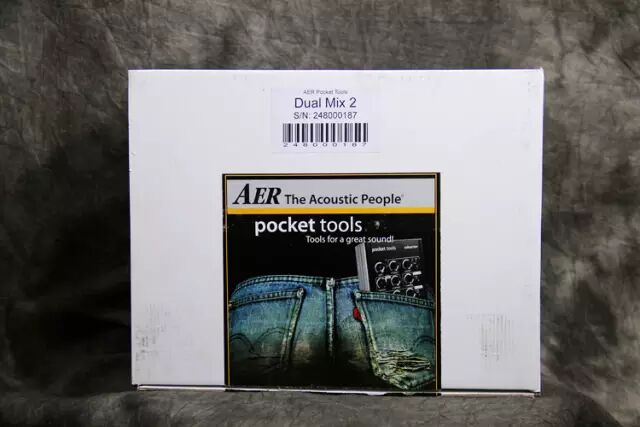

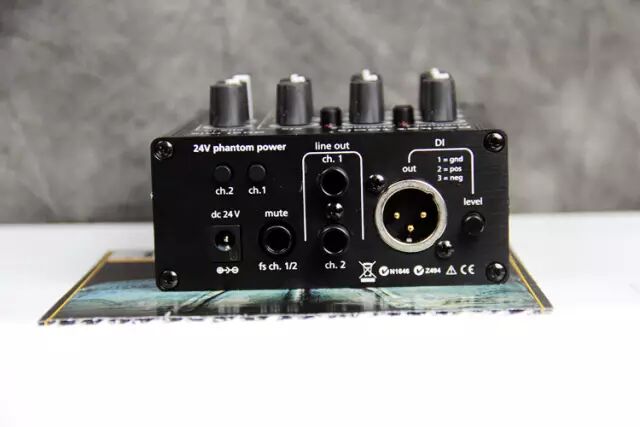

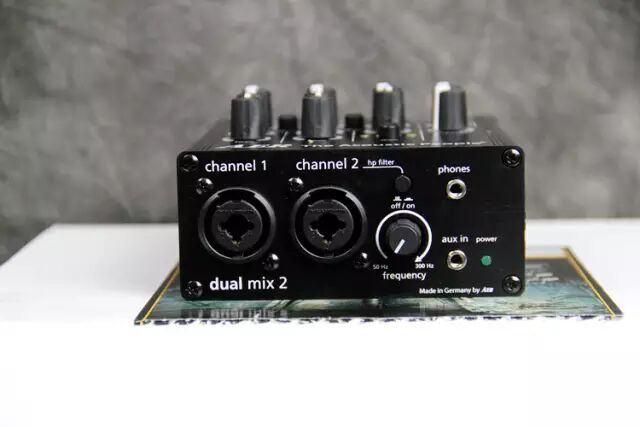

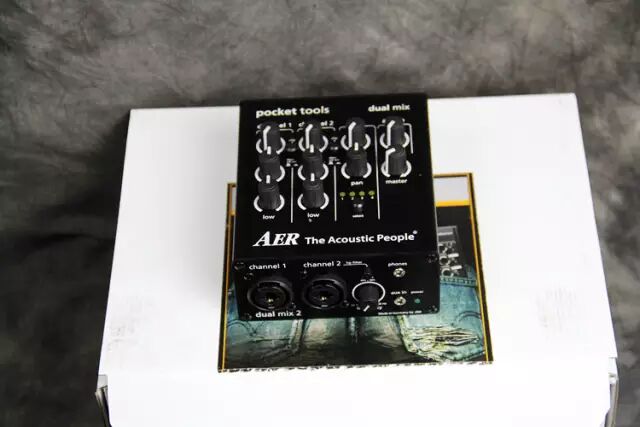

来自德国的AER Dual Mix 2代 双通道箱琴DI

双输入，可接麦克风、乐器、线路电平信号输入

可切换24V幻象电源

每路输入配备可分离主动式两段均衡

两个混响，一个回音，一个合唱，共四个效果模块

一个立体声辅助输入

线程输出，DI输出

配备一个耳放
